手軽に持ち運びができる信頼性の高い高精度な直定規
特長
高精度測定 ３ｍの直定規で真直度2μｍ以下を実現
長さ３ｍの金属製や石製の直定規の真直度は7～14μmですが、セラミックス製は2μm以下と高精度な測定が可能です。
軽量で測定が容易、持ち運びも楽々
長さ３mのセラミックス製直定規は、金属製の直定規と比べ重量が半分（約50kg）と軽く、人の手で運べることから測定が容易です。
経年変化が少ない
硬度が高く耐摩耗性に優れています。また熱膨張率が小さいため、温度変化による変形が小さく、測定環境の影響を受け難いです。
用途事例
- 工作機械のテーブル面の真直度測定
- 工作機械の取付け面の平行度測定
- テーブルの平面度測定
- マシニングセンタ上での加工精度測定
- 門形平面研削盤の精度検査
- プレーナー切削加工の精度測定
- ラップ盤の面形状測定等
付属品
- 検査成績表
- 化粧木箱
オプション
- 校正証明書発行
- 専用アルミケース
仕様
平板品
| サイズ（mm） | 形状 | 精度仕上面 | 真直度 | 材質・色調 | 重量（kg） |
|---|---|---|---|---|---|
| 2500×100×30 | 平板品 | 直角2面 | 2μm以下 | Al2O3 99.5%以上 淡黄色 |
30 |
| 2000×100×30 | 24 | ||||
| 1500×100×30 | 18 | ||||
| 1000×100×30 | 12 |
上記以外のサイズも承ります。（4mまで製作可能）

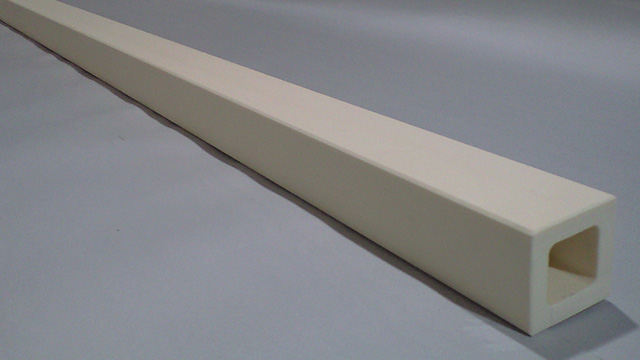

中空品
| サイズ（mm） | 形状 | 精度仕上面 | 真直度 | 材質・色調 | 重量（kg） |
|---|---|---|---|---|---|
| 3000×80×80 | 中空品 | 直角2面 | 2μm以下 | Al2O3 99.5%以上 淡黄色 |
46 |
| 2500×80×80 | 39 | ||||
| 2000×80×80 | 31 | ||||
| 1500×80×80 | 23 | ||||
| 1000×80×80 | 15 |
上記以外のサイズも承ります。（4mまで製作可能）
