製造現場に設置して手軽に信頼性の高い高精度な比較測定
特長
高精度測定に最適
～1000mm、直角度真直度・2µm以下の高精度を実現。
軽量で測定が容易、持ち運びも楽々
金属製と比べ軽量ですので、測定・持ち運びが容易です。
たわみが小さく、耐摩耗性に優れている
高剛性のため、自重によるたわみが小さく、耐摩耗性に優れています。(ヤング率380GPa）
経年変化が少ない
硬度が高く耐摩耗性に優れています。また熱膨張率が小さいため、 温度変化による変形が小さく、測定環境の影響を受け難いです。
用途事例
- 工作機械の組み付け精度出し

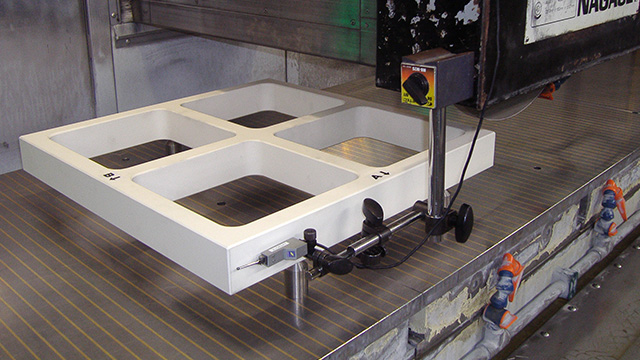

- 三次元測定機などの運動精度（真直度・直角度）の測定
- 高精度部品の真直度・直角度測定
付属品
- 検査成績表
オプション
- 校正証明書発行
- アルミケース
仕様

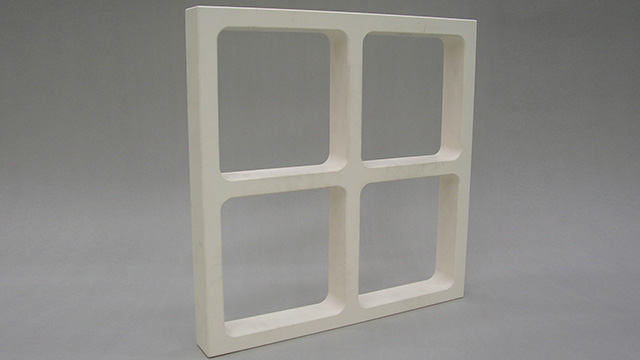

| サイズ（mm） | 精度仕上面 | 直角度 | 真直度 | 材質・色調 | 重量（kg） |
|---|---|---|---|---|---|
| 620×620×20 | 直角4面 | 2μm以下 | 2μm以下 | Al2O3 99.5%以上 淡黄色 |
13 |
| 550×550×20 | 13 | ||||
| 350×350×20 | 6 | ||||
| 550×550×55 | 20 | ||||
| 350×350×50 | 11 |
